非金屬補償器，構成其工作主體的彈性元件是非金屬材質，通常是纖維織物，所以又稱織物補償器（膨脹節、伸縮節）。

        廣泛應用于鋼鐵廠、冶煉廠、石油化工廠、火力發電廠、水泥廠及原子能電廠等排煙脫硫，除塵設備，空氣加熱，助流鼓風等設備的出入口處，它都大大優于金屬伸縮節，因此深得用戶的一致好批評，得到大力推廣應用。

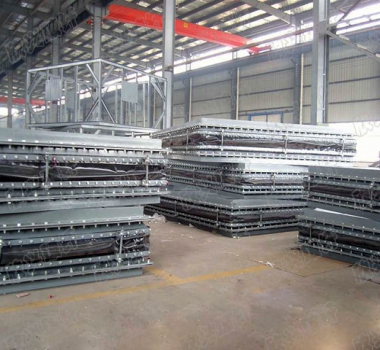

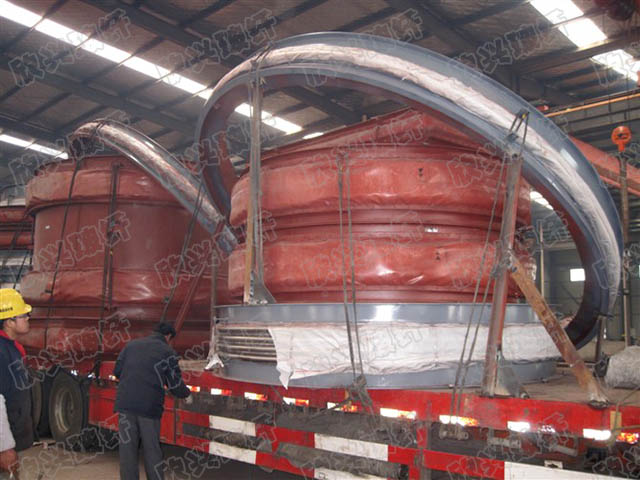

非金屬織物補償器

簡介:

      非金屬織物補償器又稱為非金屬補償器，非金屬膨脹節。其特點是：可多維補償且補償量大；無反推力可簡化設計；具有較強的隔絕震動、吸聲降噪能力；耐高溫、耐腐蝕、密封性能優越；結構合理重量輕，易安裝維修等。

非金屬織物補償器廣泛適用于電廠，水泥廠﹑鋼鐵廠﹑化工廠﹑地鐵等場所的通風﹑熱風循環﹑硫化床﹑氣輪機組﹑收塵﹑煙氣排放等熱工管路系統中。

結構:

      非金屬織物補償器通常包括非金屬蒙皮（圈帶）、金屬結構件（導流筒、壓板等金屬件）、防塵層、隔熱層三大部分，作為非標件根據其具體使用要求設計制造。

1 非金屬蒙皮

非金屬蒙皮是非金屬織物補償器的重要部件，是由性能優良的硅橡膠復合布或氟膠聚四氟乙烯布與無堿玻纖布等多層復合而成，是一種高強耐壓密封復合材料。其作用是吸收管道的膨脹量，防止氣體泄漏和雨水酸性腐蝕液體的滲漏。

2 不銹鋼絲網

不銹鋼絲網是非金屬織物補償器的內襯，阻止流通介質中雜物進入非金屬膨脹節和阻止非金屬膨脹節中絕熱材料的向外散失。

3 保溫棉

保溫棉是兼顧非金屬織物補償器的保溫和氣密性的雙重作用，它是由玻璃纖維布、高硅氧布和各類保溫棉氈等組成，其長度和寬度與外層的蒙皮一致，具有良好的延伸性和抗拉強度。

4 隔熱填料層

隔熱填料層是非金屬織物補償器絕熱的主要保證，它是由多層陶瓷纖維等耐高溫材料組成，其厚度可根據流通介質溫度及耐高溫材料的導熱系數等通過傳熱計算確定。

5 框架

框架是非金屬膨脹節的輪廓支架，保證有足夠的強度和剛度，框架的材料應與介質溫度相適應。一般在400^。C以下用Q235-A 600^。C以上用不銹鋼或耐熱鋼制成。機架一般有與所連接的煙風道相匹配的法蘭面。

6 導流擋板

      導流擋板是起導流和保護隔熱層的作用。材質應與介質溫度相一致。材料應是抗腐蝕和耐磨的。擋板還應不影響膨脹節的位移。

技術要求:

1 非金屬織物補償器能長期安全運行，使用壽命不小于6年（每年7500運行小時）。非金屬補償器的常溫許用疲勞壽命取不小于1000次（疲勞壽命安全系數不小于15）。

2  非金屬織物補償器在所有運行和事故條件下都應能吸收全部連接設備和煙風道的軸向和側向位移。

3 所有非金屬織物補償器應設計成能無損害、無泄漏的，可承受各種高溫偏移范圍，內置不銹鋼絲網,并且能承受可能發生的最大設計正壓和負壓加上1.25倍余量的壓力。

4  煙風道非金屬補償器材料應能滿足承受煙氣和空氣的高溫及煙氣的腐蝕和磨損的要求。非金屬補償器及與煙風道的密封應是100％氣密性。對于煙道上的非金屬補償器內部的保溫應考慮煙氣的特性。

5 煙道及風道上的非金屬補償器為室外露天布置，其材料應能滿足本附件中所提供的各種原始設計條件，特別注意其材料應能耐冬季室外的低溫。

6 非金屬補償器蒙皮外表面溫度不超過70℃。
